Dans cet article, nous allons voir ensemble comment ajouter un titre, des étiquettes et une légende à un graphique en utilisant les fonctions title, xlabel, ylabel et legend.



Créer un graphique simple

Nous allons définir x comme 100 valeurs linéairement espacées entre   et  et y1 et y2 comme les valeurs du sinus et du cosinus de x. Ensuite tracer y1 et y2 en fonction de x.

x = linspace(-2*pi,2*pi,100);
y1 = sin(x);
y2 = cos(x);

figure
plot(x,y1,x,y2)
Graphique simple



Ajouter un titre au graphique

Vous pouvez ajouter un titre au graphique en utilisant la fonction titre. Pour afficher les symboles grecs dans un titre, utilisez le balisage TeX.

title('Graph of Sine and Cosine Between -2\pi and 2\pi')

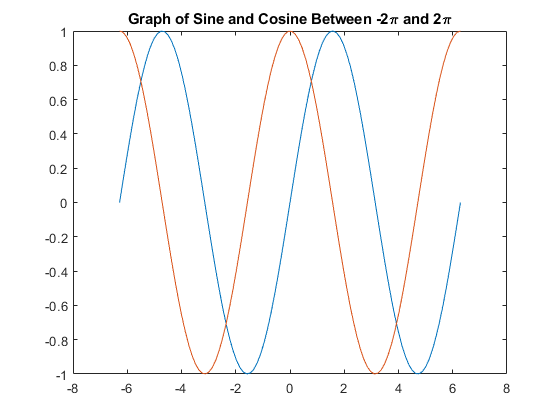

Ajoutez un titre à un graphique



Ajouter des étiquettes aux axes

Vous pouvez ajouter des étiquettes aux axes du graphique en utilisant les fonctions xlabel et ylabel.

xlabel('-2\pi < x < 2\pi') % x-axis label
ylabel('sine and cosine values') % y-axis label
Ajouter des étiquettes aux axes



Ajouter une légende

Vous pouvez ajouter une légende au graphique en utilisant la fonction legend.

legend('y = sin(x)','y = cos(x)')
Ajouter une légende



Spécifier l’emplacement de la légende

Vous pouvez spécifier l’emplacement de la légende sur le graphique en utilisant la propriété position de la fonction legend. Affichez la légende dans le coin inférieur gauche du graphique en donnant la valeur «southwest» à la propriété position de la fonction legend.

legend('y = sin(x)','y = cos(x)','Location','southwest')
Emplacement de la légende



Pour afficher la légende en dehors des axes, il faut affecter la valeur «southwestoutside» à la propriété position de la fonction legend.
